Назначение предохранительной арматуры полностью соответствует ее названию. Обеспечивая автоматическую защиту, предохранять трубопроводы и оборудование от недопустимого превышения давления ЕСЛИ в Силу каких-то причин (. Технических неисправностей, ошибок персонала, воздействия внешних факторов и др) Значение давления превысило допустимый уровень, избыток рабочей среды оперативно (срабатывание предохранительного клапана происходит в течение десятых долей секунды) сбрасывается из системы. Например, из магистрального газопровода газ стравливается в атмосферу. А на химических производствах вызвавший повышение давления в технологической системе избыток токсических химических веществ, попадание которых во внешнюю среду категорически недопустимо, эвакуируют в закрытую систему с более низким давлением.
Наглядным примером такой арматуры может служить предохранительная арматура котла. В случае превышения предельного значения давления в барабане парового котла происходит срабатывание предохранительного клапана.
Он приоткрывается, избыток пара через систему трубопроводов для отвода рабочей среды стравливается в атмосферу, и его давление в системе возвращается в границы допустимых значений. Разновидности предохранительной арматуры представлены широким спектром конструкций предохранительных клапанов, импульсно-предохранительными устройствами (ИПУ), мембранно-разрывными устройствами (МРУ), мембранно-предохранительными устройствами (МПУ). Иногда к предохранительной арматуре причисляют перепускные клапаны. Е Статистика. Клапаны, периодически снижающие давление в трубопроводе и оборудовании «до себя», если оно становится больше установленного значения.
Но согласно ГОСТ «Арматура трубопроводная. Термины и определения» перепускной клапан является разновидностью регулирующей и распределительно-смесительной арматуры.
Предохранительные клапаны Разнообразие конструкций предохранительных клапанов имеет множество проявлений. По высоте подъёма запирающего элемента затвора, величина которого равна отношению хода запирающего элемента к наименьшему диаметру седла, различают мало-, средне- и полноподъемные предохранительные клапаны. Принципиальным в конструкции предохранительных клапанов является различие по виду нагрузки на запирающий элемент.
Но это во всеми струйниками так. Установочный диск мфу canon pixma mg5340 образцы. МФУ не идеал, но то для чего брал уже третий год выполняет исправно. Достоинства: Тут уже многое писали, беспроводная печать, Air-print, лёгкая и быстрая печать с устройств Apple.
В зависимости от того, какая сила противодействует силе давления на него со СТОРОНЫ рабочей Среды, различают грузовые, пружинные, рычажно-грузовые, рычажно-пружинные, магнито-пружинные и клапаны с газовой камерой. В грузовом клапане - это сила тяжести груза, в пружинном - сила упругости пружины. В рычажно-грузовом клапане груз закреплен на рычаге; в рычажно-пружинном - рычажный механизм передает усилие пружины. В предохранительном клапане с газовой камерой воздействию рабочей среды на запирающий элемент противодействует усилие, создаваемое давлением сжатого газа и передающееся на запирающий элемент посредством мембраны, поршня или сильфона.
В магнито-пружинном клапане механическое усилие пружины, прижимающей золотник к седлу, усиливается действием электромагнитного поля. В положении «закрыто» включается создающий это поле электромагнит. Таким образом, удаётся увеличить герметичность затвора Как только Давление в системе достигает уровня срабатывания предохранительного клапана, электромагнит отключается, и давление пружины на золотник ослабевает.
Впрочем, электромагнит может обеспечивать не только дополнительное прижатие, но и увеличивать усилие открытия. По характеру подъёма замыкающего органа предохранительные клапаны разделяют на пропорциональные и двухпозиционные. Собирается пропорциональных клапанов запирающий элемент открывается строго пропорционально увеличению давления рабочей Среды. Собирается двухпозиционных он преодолевает весь свой конструктивно Ограниченный ход или, по крайней мере, большую его часть, одним скачком, минуя дискретные значения. По способу выпуска избыточной среды предохранительные клапаны можно разделить на открытые и закрытые. Через открытые клапаны рабочая среда уходит в окружающую среду.
Если это недопустимо, например, из экологических соображений, используют закрытые предохранительные клапаны, выпускающие рабочую среду в закрытую систему с меньшим давлением. Предохранительные клапаны могут объединяться в предохранительное устройство, носящее название «блок предохранительных клапанов». Оно состоит из двух предохранительных клапанов и переключателя в виде трехходовой арматуры, обеспечивающей постоянное соединение защищаемого оборудования с одним из клапанов. Помимо разнообразия конструктивных исполнений и размеров у предохранительных клапанов есть целый ряд других преимуществ - широкие технологические возможности, большой ассортимент, легкость настройки. Помимо клапанов используются другие виды предохранительной арматуры, в которых, впрочем, клапаны зачастую выступают в качестве комплектующих. Импульсно-предохранительные устройства (ИПУ) Важный сегмент предохранительной арматуры формируют импульсно-предохранительные устройства (ИПУ). Совокупность взаимодействующих Между собой главного и импульсного предохранительных клапанов Обладающий значительной пропускной способностью главный предохранительный клапан К началу страницы Устанавливается на Магистрали (емкости или резервуаре), а имеющему меньшее проходное сечение импульсному клапану отводится роль управляющего элемента, Командой к срабатыванию главного клапана - перемещению запирающего элемента и последующему сбросу избыточной рабочей среды - служит сигнал, поступающий от импульсного.
Главный предохранительный клапан является клапаном непрямого действия, поскольку для его управления используется не энергия среды, непосредственно воздействующая на запирающий элемент, а другой, импульсный клапан. В качестве импульсных клапанов могут использоваться как клапаны прямого, так и непрямого (управляемые от постороннего источника энергии или электроэнергией) действия. Импульсно-предохранительные устройства, прежде всего, востребованы при обслуживании оборудования большой единичной мощности, когда в случае возникновения нештатных ситуаций необходим сброс значительных количеств рабочей среды. ИПУ дороже обычных предохранительных клапанов, но с увеличением энергетических параметров объекта разница между ИПУ и множеством заменяющих его предохранительных клапанов (одним в данном случае не обойтись) сокращается. Мембранно-разрывные устройства (МРУ) Мембранно-разрывные устройства (МРУ) являются примером одноразовой арматуры - после их срабатывания приходится заменять мембраны или устройство целиком (МРУ состоит из разрывной предохранительной мембраны и узла ее крепления).
При давлении срабатывания мембранно-разрывные устройства способны обеспечить максимально быстрый сброс рабочей среды. Их используют, если рабочая среда может оказать негативное влияние на работу «обычного» предохранительного клапана. Например, вызвать его коррозию или обладает склонностью к полимеризации, кристаллизации и т. Использование МРУ позволяет увеличить пропускную способность систем сброса давления и служить своего рода страховкой от недостаточной герметичности предохранительного клапана при работе с токсичными или взрывопожароопасными средами. Изготавливаются МРУ ломающиеся, разрывные, с принудительным разрушением, срезные. Одноразовость - не единственная особенность МРУ. После их разрыва сброс рабочей среды необходимо восстанавливать уже без их участия, тогда как предохранительный клапан в случае нормализации давления самостоятельно возвращается в «штатное» положение.
Мембранно-предохранительные устройства (МПУ) Объединение в один технологический узел мембранно-разрывного устройства и предохранительного клапана позволяет говорить еще об одном виде предохранительной арматуры - мембранно-предохранительных устройствах (МПУ). Их отличает малая инерционность, быстрый сброс большого количества рабочей среды. На ответственных производствах с непрерывным технологическим циклом находит применение параллельная установка двух мембранных предохранительных устройств. Пока первое находится под давлением, другое пребывает в резерве.
При необходимости давление мгновенно переключается на него, не приводя даже к минутной задержке производственного процесса. Резервное МПУ выполняет функции рабочего, пока вышедшее из строя МПУ приводится в порядок. Применение предохранительной арматуры Без использования предохранительной арматуры невозможно обеспечить безопасную эксплуатацию широкого спектра энергетического, промышленного, коммунального и иного оборудования - везде, где есть газожидкостные среды и сосуды, работающие под давлением. О том, сколь важна предохранительная арматура, свидетельствует следующий факт: в случае обнаружения неисправности предохранительного клапана котел, равно как и любой сосуд, работающий под давлением, должен быть немедленно остановлен и отключен. Особенно значимое место занимает предохранительная трубопроводная арматура в системах газоснабжения, где нарушение давления рабочей среды может означать не просто выход оборудования из строя, а возникновение аварийной, потенциально опасной для жизни людей или чреватой техногенной катастрофой, ситуации.
Автоматическое прекращение подачи газа в случае недопустимого изменения давления обеспечивают предохранительные запорные клапаны (ПЗК), а также клапаны предохранительные запорные КПЗ и КПЗЭ (буква «Э» обозначает опцию автоматического взведения затвора). Технические устройства, в конструкции которых совмещены запорная арматура и предохранительные клапаны, словно намекают о существовании комбинированной арматуры, сочетающей свойства запорной и предохранительной арматуры. Арматура трубопроводная.

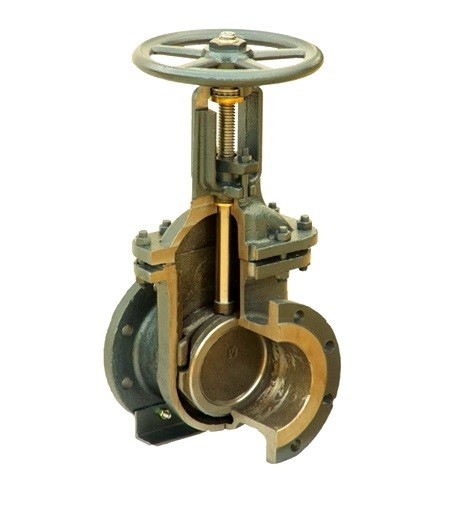

Термины и определения» термин запорно-предохранительная арматура не используется. Кроме упомянутых изделий в газовой отрасли применяются: клапаны предохранительно-запорные КПН, ПКН и ПКЭН (электромагнитные); КПЭГ - клапаны предохранительные электромагнитные газовые; предохранительные сбросные клапаны (ПСК); предохранительные сбросные устройства (ПСУ) и другие, призванные обеспечить безопасность эксплуатации сетей газоснабжения и газораспределения арматура и предохранительные устройства. Различные виды трубопроводной арматуры - запорная, обратная, регулирующая и предохранительная арматура. На нефтепроводах используются предохранительная арматура трубопроводов большой протяженности, вносящая весомый вклад в обеспечение их безопасной эксплуатации, представлена главным образом предохранительными клапанами, при чрезмерном повышении давления обеспечивающими сброс избыточных объемов нефти в резервные емкости. Колебания давления транспортируемой среды на нефтепроводах (а они могут происходить из-за неравномерности параметров работы нагнетательных установок) проявляются в виде волновых и ударных процессов, приводящих к коррозии труб, нарушению сварных швов и соединительных фланцев. Большое значение имеет предохранительная арматура при эксплуатации водопроводных сетей, не позволяя давлению в трубах «зашкаливать» выше установленных значений.
Такое повышение давления может быть спровоцировано различными причинами: прекращением работы насосов из-за остановки подачи электроэнергии, внезапным отключением отдельных участков и проч. Предохранительная арматура используется фактически во всех пневмо- и гидросистемах, входящих в состав самого разного промышленного оборудования. Упомянуть все невозможно. Вот лишь несколько примеров: кузнечное, кузнечнопрессовое и штамповочное оборудование; аграрно-промышленный комплекс; железнодорожный транспорт; обогащение полезных ископаемых; оборудование ГЭС, АЭС, ТЭС, ТЭЦ и т. Требования к предохранительной арматуре Предохранительная арматура должна отвечать многим требованиям. Но самое главное - быть надежной. Термин «надежность» в данном случае означает способность выполнять требуемые функции на протяжении заданного времени и условий применения в заданных режимах и пределах.
В том числе:. обеспечивать требуемую пропускную способность в открытом положении;. безотказно срабатывать в случае нарушения параметров работы системы, за которое конкретная единица предохранительной арматуры «несет ответственность»;. гарантировать необходимую герметичность в положении «закрыто»;.
для арматуры многократного пользования - возвращаться в положение «открыто», при нормализации параметров;. стабильно функционировать на протяжении всего положенного срока эксплуатации.
Требования безопасности к предохранительной арматуре сформулированы в «Р ГОСТ. Арматура трубопроводная. Общие требования безопасности». (С 1 апреля 2 017 года этот документ утрачивает силу в связи с изданием Приказа Росстандарта от № 439-ст. Вместо него в качестве национального стандарта для добровольного применения в Российской Федерации с 1 апреля 2 016 г в действие вводится ГОСТ 12.2.063- 2015). Как указывается в ныне действующем ГОСТ, требования к конструкциям различных типов предохранительной арматуры, используемой на атомных станциях, установлены в «ПНАЭ Г-7-008-89 Правила устройства и безопасной эксплуатации оборудования и трубопроводов атомных энергетических установок», а для прочих условий эксплуатации - в Правилах устройства и безопасной эксплуатации сосудов, работающих под давлением (ПБ 03-576-03). Мероприятия по совершенствованию кадровой политики. Правда второй документ в 2 014 г.
3d Модели Stl
Утратил свою Силу в связи с вступлением в Силу Федеральных норм и правил в Области промышленной безопасности Служба «Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением ». В этом новом документе, в частности, определены сроки проверки исправности действия предохранительных клапанов (а также манометров, указателей уровня воды и питательных насосов); способы проверки (например, исправность предохранительных клапанов проверяют посредством их принудительного кратковременного открывания, т н подрыва.), установлены требования к монтажу импульсных предохранительных клапанов и мембранных предохранительных устройств. На начальных этапах развития трубопроводной арматуры ее сегментация по видам в зависимости от функционального назначения фактически отсутствовала. Но потом, по мере усложнения и расширения круга решаемых задач, возникла необходимость в «разделении труда», предопределившая появление и развитие отдельных видов - арматура - запорная, регулирующая, предохранительная и другие. Каждый вид «отвечает» за определенную часть качеств, которыми должна обладать трубопроводная арматура.
3d Модели Для 3d Принтера
Технологичность, экономичность и, конечно, безопасность. Именно обеспечение безопасности - главная задача, решаемая предохранительной арматурой И от Того, насколько успешно она это делает, порой зависит нечто гораздо большее, чем экономика и технология - жизни людей и благополучие окружающей среды.
